การอ่านค่าหน่วยพลังงานไฟฟ้า มิเตอร์ 3 เฟส มิตซูบิชิ Mitsubishi
3 ปีที่ผ่านมา
ค่าหน่วยพลังงานไฟฟ้าทีแสดงบน Register ของมิเตอร์ไฟฟ้า จะมี 2 แบบ
(1) แสดง 5 หลักจำนวนเต็ม(ไม่มีทศนิยม) สำหรับมิเตอร์ 3 เฟส แบบต่อตรง (รูปที 1)
ได้แก่ รุ่นทีมีกระแสพิกัด 15(45)A, 30(100)A และ 50(150)A
(2) แสดง 4 หลักจำนวนเต็ม และ 1 หลักทศนิยม สำหรับมิเตอร์ 3 เฟส แบบต่อประกอบ Current
Transformer(CT) (รูปที 2) ได้แก่ รุ่นที มีกระแสพิกัด 5(6)A
Transformer(CT) (รูปที 2) ได้แก่ รุ่นที มีกระแสพิกัด 5(6)A
รูปที1 ค่าหน่วยพลังงานไฟฟ้ าสามารถอ่านได้โดยตรงจากมิเตอร์ไฟฟ้ า จากรูป อ่านค่า
หน่วยพลังงานไฟฟ้าได้ 283 kWh หรือ 283 หน่วย
รูปที2 ค่าหน่วยพลังงานไฟฟ้ าที2อ่านได้จากมิเตอร์ไฟฟ้านั้น ยังไม่ใช่ค่า
พลังงานไฟฟ้ าที2ใช้จริง ซึ่ง ค่าพลังงานไฟฟ้าที่ใช้จริงหาได้จาก ค่าหน่วยพลังงานไฟฟ้ าที2อ่านได้
จากมิเตอร์ไฟฟ้ า คูณกับ ค่า CT Ratio เช่น ใช้ CT ขนาด 200/5 จากรูป ค่าหน่วยไฟฟ้าที่อ่านได้
คือ 28.3 kWh (28.3 หน่วย) แต่ค่าพลังงานที่ใช้จริง ไม่ใช่ 28.3 หน่วย ค่าพลังงานไฟฟ้าทีใช้จริง เป็น
28.3 x CT Ratio = 28.3 x 40 = 1132 หน่วย

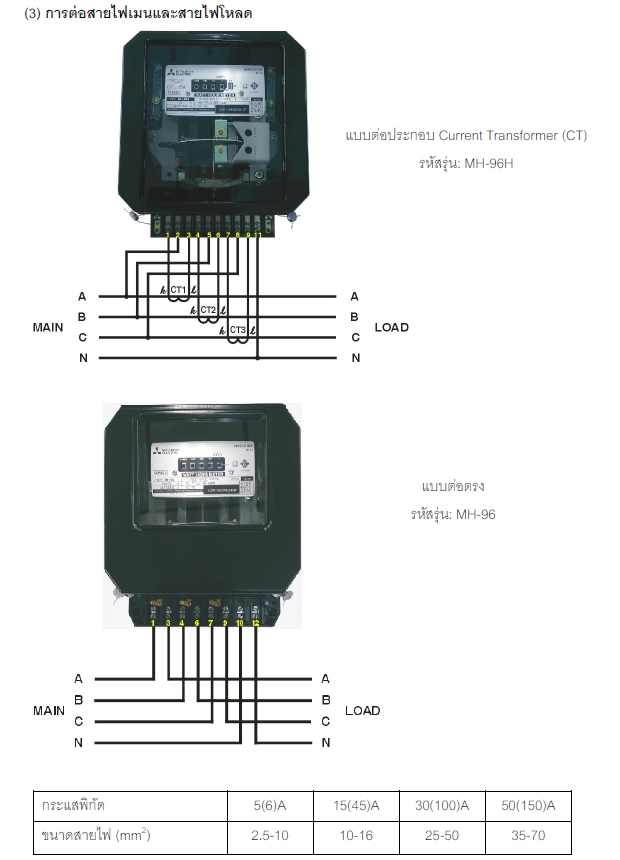

การต่อสายไฟเมนและสายไฟโหลด เข้ามิเตอร์ 3 เฟส
การต่อสายไฟเมนและสายไฟโหลด เข้ามิเตอร์ 3 เฟส
