ตู้ AUTOMATIC TRANSFER SWITCHES AND CONTROLLER (ATS 100A)

ตู้ AUTOMATIC TRANSFER SWITCHES AND CONTROLLER (ATS 100A)

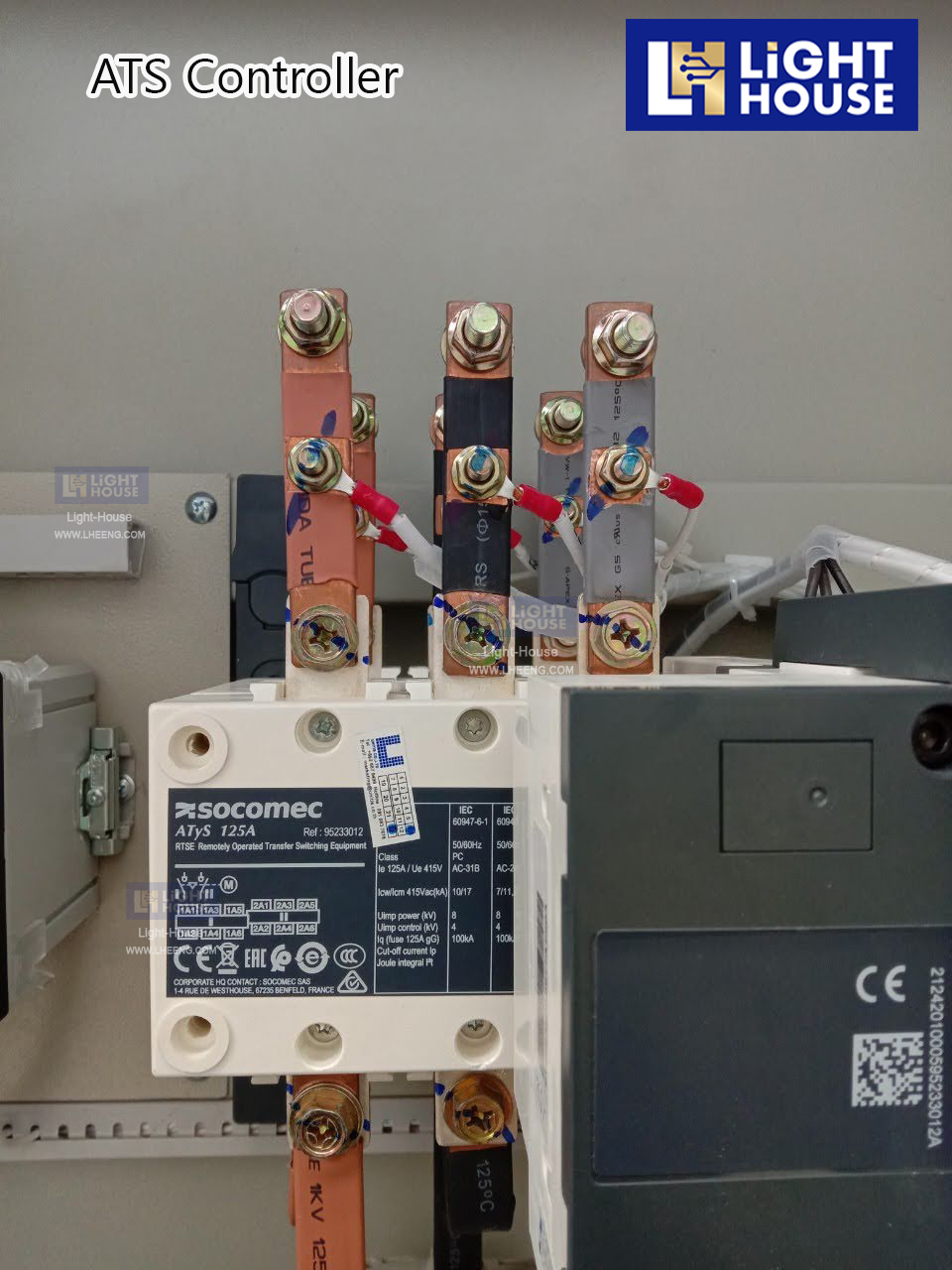

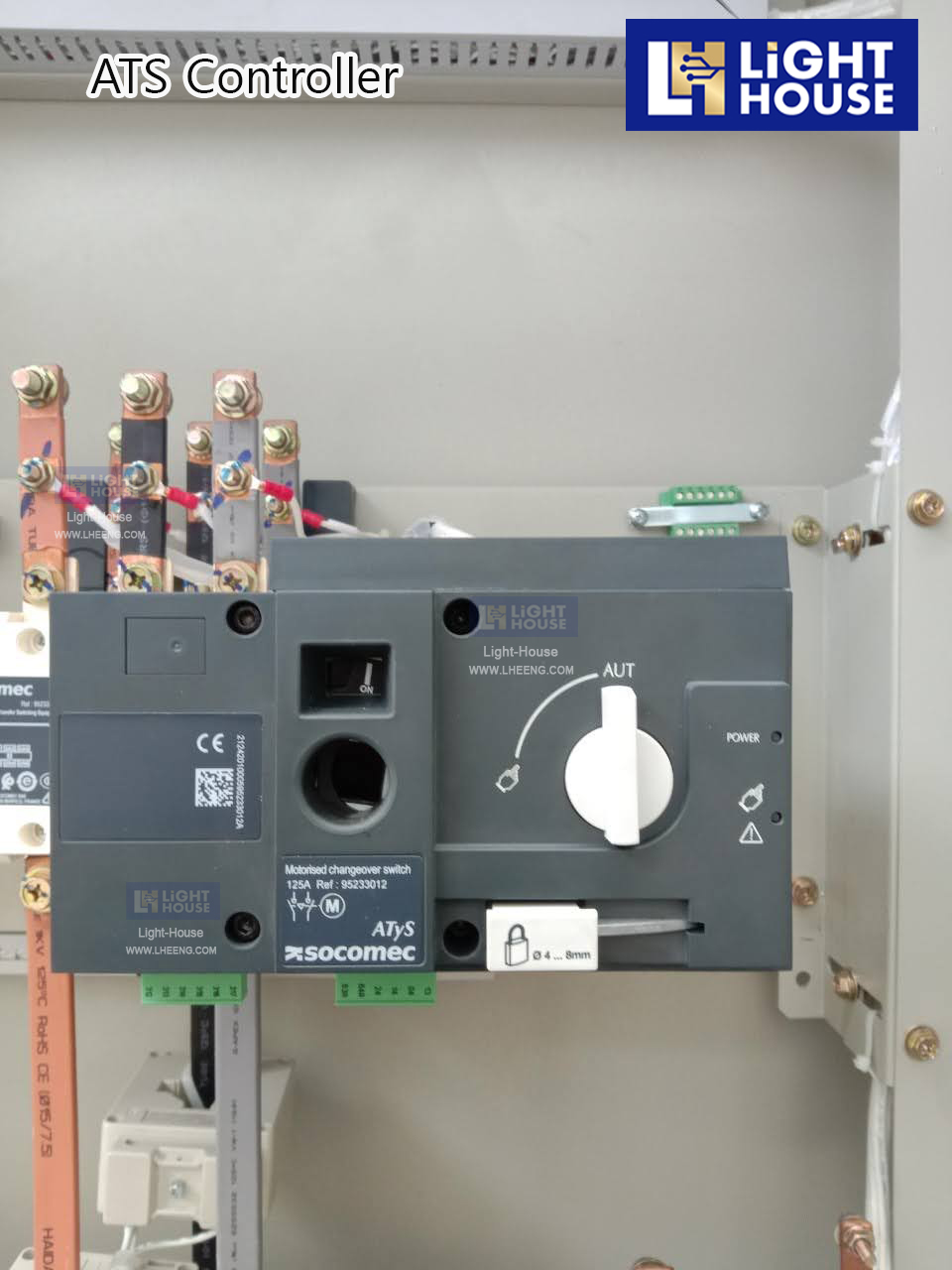

ATS ย่อมาจาก Automatic Transfer Switch

มีหน้าที่สั่งการให้เครื่องกำเนิดไฟฟ้า (generator) ทำงานอัตโนมัติในช่วงที่ไฟการไฟฟ้าดับหรือไฟตก โดย ATS จะเช็คว่าไฟจากการไฟฟ้าดับ ไฟตก หรือเกิดขัดข้องไม่สามารถจ่ายไฟฟ้าได้ ก็จะส่งสัญญาณ ไปที่เครื่องกำเนิดไฟฟ้า (generator) ให้สตาร์ท เมื่อเครื่องกำเนิดไฟฟ้า สตาร์ท จนความถี่, โวล์ท ได้ค่าปกติแล้ว ก็จะสั่ง Transfer เอาไฟจากเครื่องกำเนิดไฟฟ้า (generator) เข้าไปยังระบบทันที และเมื่อไฟฟ้ากลับมาเป็นปกติ ระบบก็จะสั่งให้เปลี่ยนกลับมาใช้ไฟจากการไฟฟ้าปกติและสั่งดับเครื่องกำเนิดไฟฟ้าให้อัตโนมัติ นอกจากนี้ตู้ ATS ยังมีแบบ Manual Switch คือ เมื่อไฟฟ้าดับ ต้องทำการสับ MCCB ด้วยคนเพื่อเปลี่ยนแหล่งจ่ายไฟฟ้าจากการไฟฟ้าเป็นเครื่องกำเนิดไฟฟ้าแทน และเมื่อไฟฟ้าเป็นปกติก็สับกลับมาเป็นใช้ไฟจากการไฟฟ้าตามเดิม

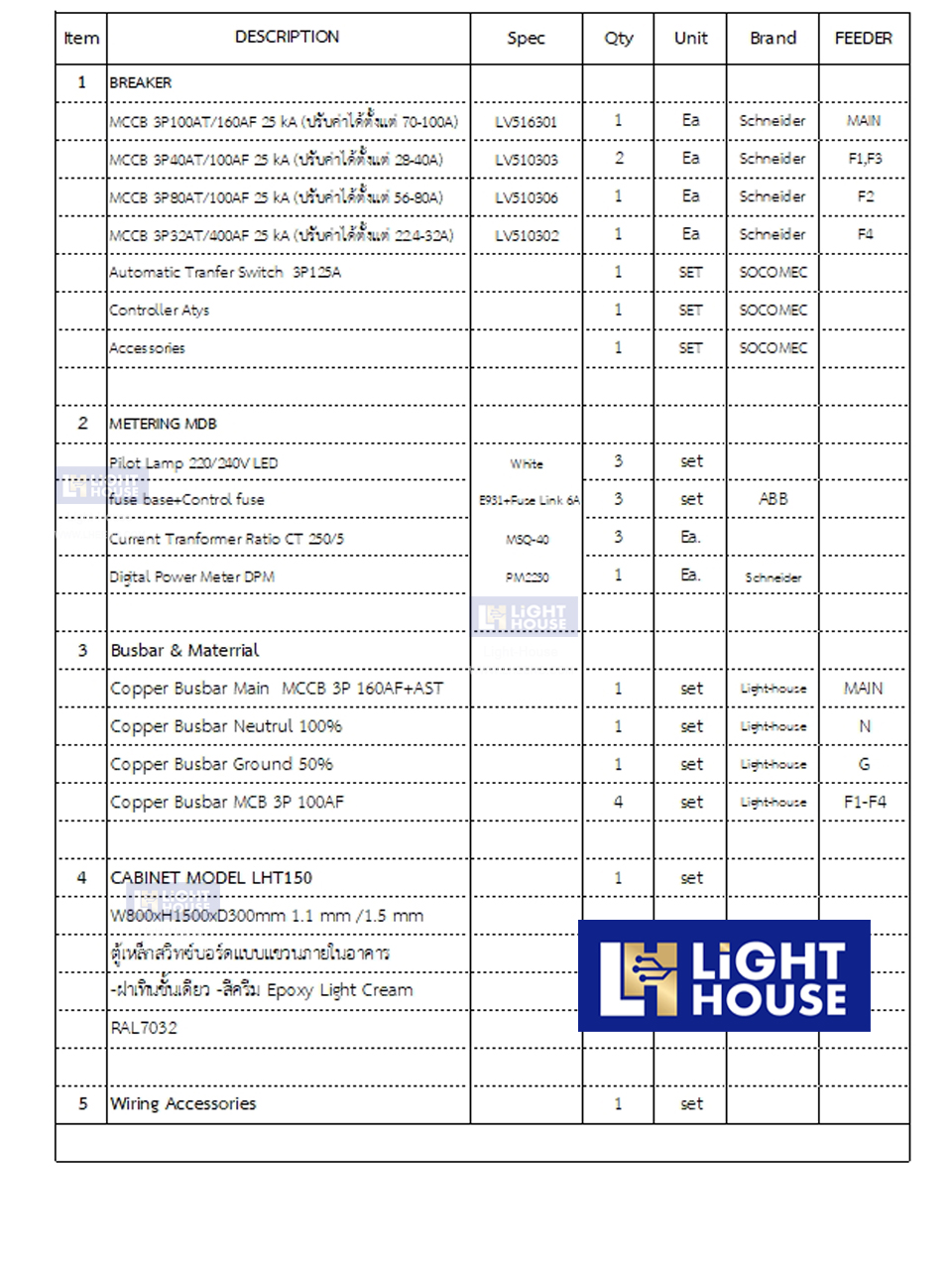

ตู้ (EMDB ) เมน ATS-3P100AT 4FD

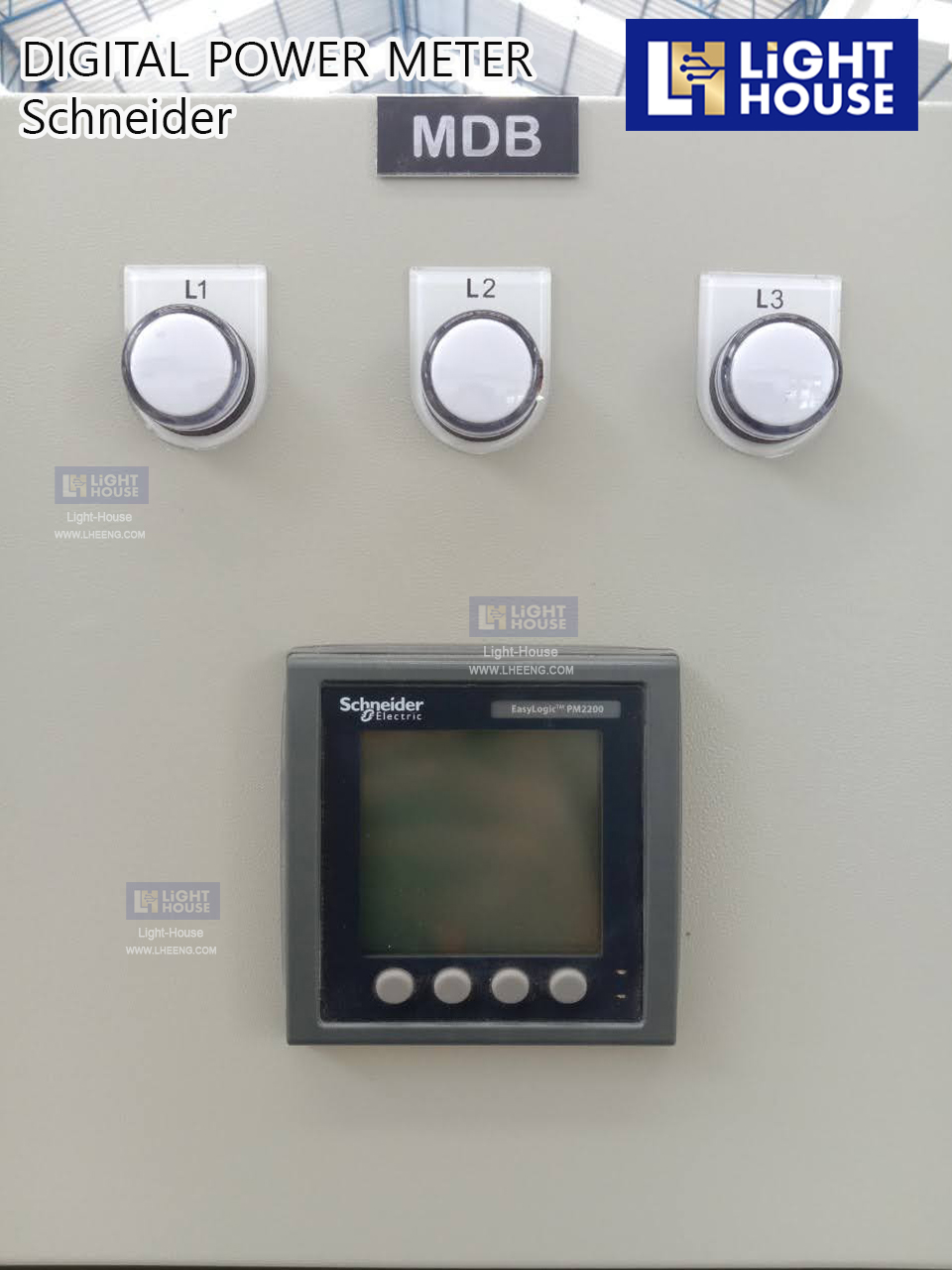

-ชุดคอนโทรล ดิจิตอล เพาเวอร์ มิเตอร์ DPM

-บัสบาร์ ฉนวน DIN 43671 E-CU, IEC60227, TIS11-2553

-ตู้เหล็กสวิทซ์บอร์ดแบบแขวนภายในอาคาร

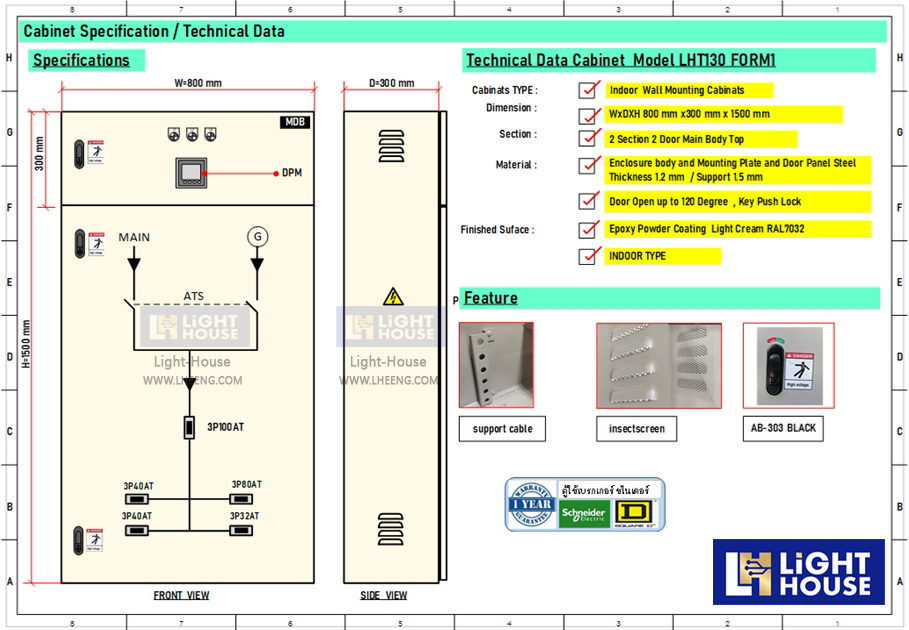

-ขนาดW800xH1500x D300mm

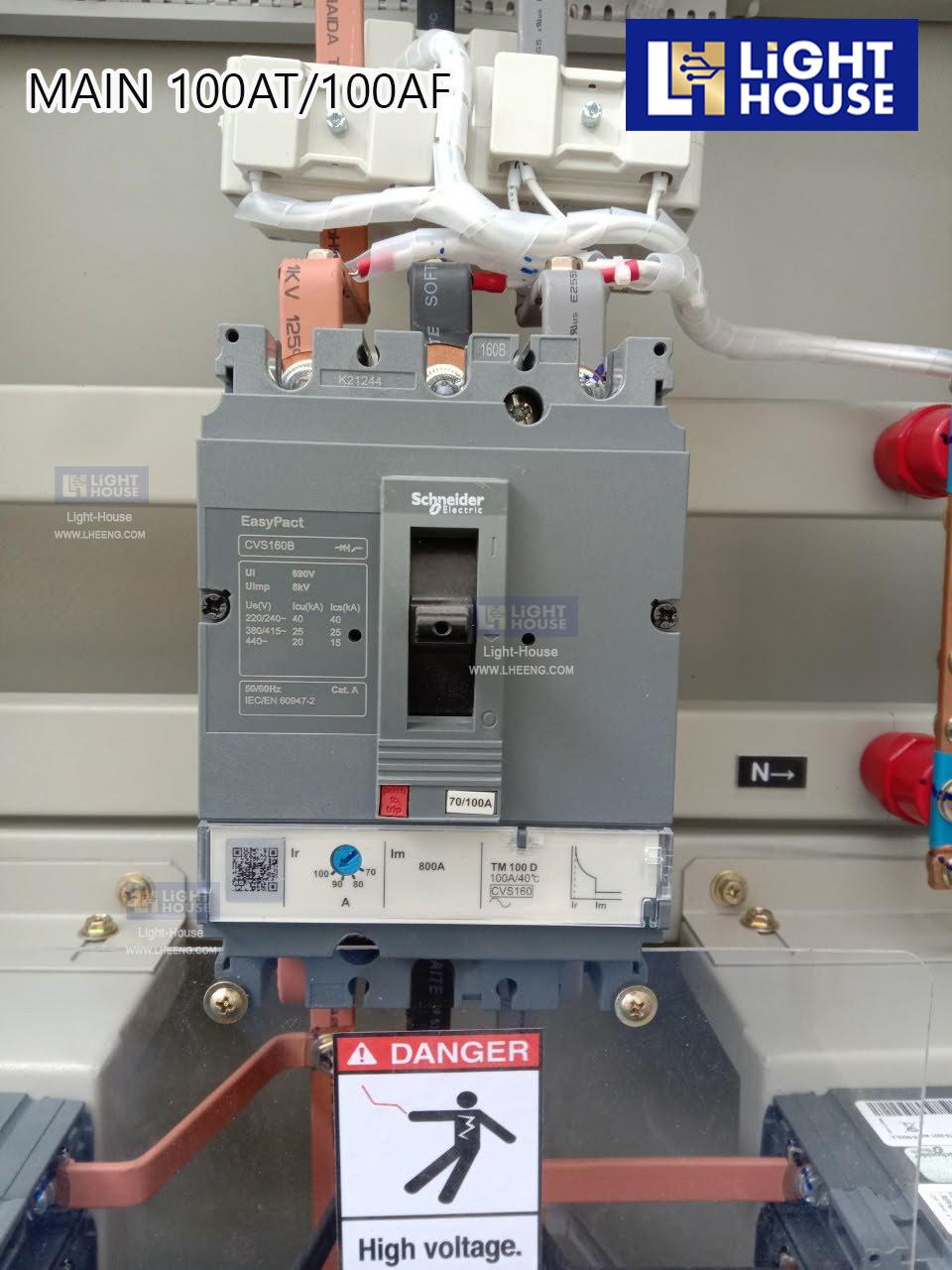

-MCCB 3P100AT/160AF 25 kA (ปรับค่าได้ตั้งแต่ 70-100A)
